Verin de traction avec force de 1200 à 5000 N

Tige diamètre 28 mm - corps 40 mm
forces possibles de 1200 à 5000 N Ces verins sont tous équipés d'une valve permettant le "dégonflage" éventuel
C=Course exprimée en mm = Différence entre longueur du verin déployé et longueur du verin replié
E= Longueur entre-axe du verin (sans chapes) E= Longueur entre-axe du verin

Ref Désignation Force entre 1200 et 5000 N Qté Unité HT Par 2 mini Délai VTRAC10 STTD40100+F1 V Vérin à gaz de traction avec : Course 100 mm - Longueur déployé 300 mm - Extrémités filetées M8 Force = 4/5 semaines VTRAC10 STTD40150+F1 V Vérin à gaz de traction avec : Course 150 mm - Longueur déployé 300 mm - Extrémités filetées M8 Force = 4/5 semaines VTRAC10 STTD40200+F1 V Vérin à gaz de traction avec : Course 200 mm - Longueur déployé 300 mm - Extrémités filetées M8 Force = 4/5 semaines VTRAC10 STTD40250+F1 V Vérin à gaz de traction avec : Course 250 mm - Longueur déployé 300 mm - Extrémités filetées M8 Force = 4/5 semaines VTRAC10 STTD40300+F1 V Vérin à gaz de traction avec : Course 300 mm - Longueur déployé 300 mm - Extrémités filetées M8 Force = 4/5 semaines

Chapes à œil M8

A visser sur extrémité filetée M8 d'un verin tige de 10 ou 14 mm
La chape à œil est un anneau qui permet une rotation du verin autour d'un axe : voir fixations en bas de page.

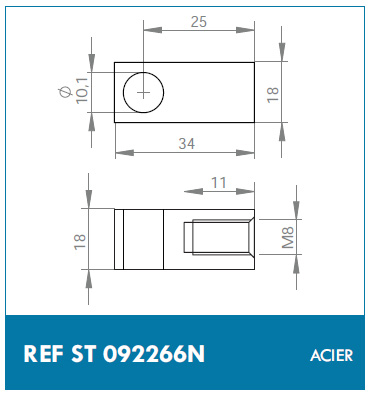

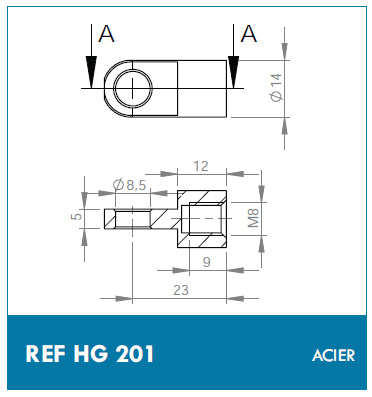

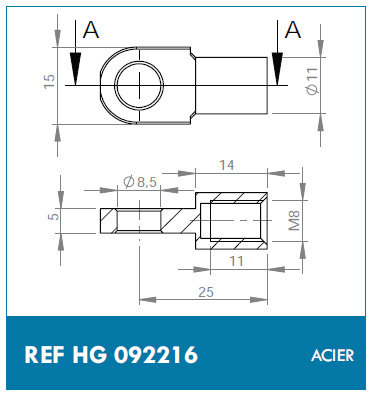

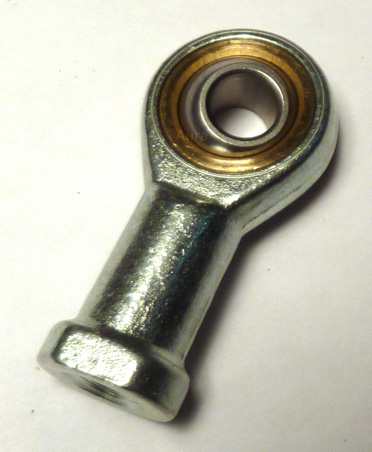

Ref Désignation Zoom Qté Unité HT Par 2 mini Dispo 92267 Chape à l'œil axe de 8 - epaisseur 12 mm en zamack - M8 - epaisseur 12 mm - 8 € 5 € 3/4 jours 92266 Chape à l'œil axe de 10 - épaisseur 18 mm en zamack - M8 - epaisseur 18 mm 8 € 5 € 3/4 jours 92266 N Chape à l'œil axe de 10 - épaisseur 18mm - NOIRE en zamack - M8 - epaisseur 18 mm - Nitrurée 8 € 5 € 3/4 jours 92264 Chape à l'œil axe de 8 - epaisseur 10 mm en zamack - M8 - epaisseur 10 mm 9 € 5 € 3/4 jours HG CH Chape à l'œil axe de 8 - epaisseur 10 mm en acier- M8 - epaisseur 10 mm 10 € 6 € 3/4 jours 92261 Chape à l'œil axe de 8 - épaisseur 12 mm en zamack - M8 - epaisseur 12 mm 8 € 5 € 3/4 jours 92260 Chape à l'œil axe de 8 - épaisseur 18 mm en zamack - M8 - epaisseur 18 mm 8 € 5 € 3/4 jours HG 201 Chape à œil pour axe de 8 mm - epaisseur 5 mm En acier - M8 9 € 5 € 3/4 jours 92216 Chape à œil pour axe de 8 mm - epaisseur 5 mm - NOIRE En Acier - M8 8 € 6 € 3/4 jours ST GI 8 Chape à œil pivotant M8 pour axe diam 8 M8 29 € 24 € 3/4 jours

Rallonges pour verins filetés tige de 10 et 14 mm - M8

Ces accessoires se vissent sur les extémités filetées des verins filetés M8
Une rallonge permet d'augmenter la longueur déployée du verin
Eviter d'utiliser des rallonges sur un verin dont la course est proche des valeurs maximum
Exemple l la course maximum d'un verin de 10 est de 600 mm : ne pas ajouter de rallonge : risque de flambage.

Ref Désignation Qté Unité HT Par 2 mini Dispo STE10 Rallonge M8 longeur 10 mm 1 rallonge maxi par verin 18 € 15 € 3/4 jours 25467 Rallonge M8 longeur 15 mm 1 rallonge maxi par verin 16 € 13 € 3/4 jours 25468 Rallonge M8 longeur 20 mm 1 rallonge maxi par verin 18 € 15 € 3/4 jours 25469 Rallonge M8 longeur 30 mm 1 rallonge maxi par verin 17 € 14 € 3/4 jours 25470 Rallonge M8 longeur 40 mm 1 rallonge maxi par verin 17 € 14 € 3/4 jours 25471 Rallonge M8 longeur 50 mm 1 rallonge maxi par verin 17 € 14 € 3/4 jours

Cages à rotule AVEC rotule M8 pour verins tige de diametre 10 ou 14 mm

Ces accessoires se vissent sur les extémités filetées des verins filetés M8
Comprend une cage à rotule femelle avec aiguille + rotule male

Ref Désignation Zoom Qté Unité HT Par 2 mini Dispo 92265 Cage à rotule M8 + rotule M8 - boule diametre 13 mm Cage pour pour boule diametre 13 mm + rotule - En Acier - M8 - Longueur 25 mm 18 € 15 € 3/4 jours 92262 Cage à rotule M8 + rotule M8 - boule 13 mm Cage pour boule diametre 13 mm + rotule - En Acier - M8 - longueur 30 mm 14 € 12 € 3/4 jours 92262-10-8 Cage à rotule M8 + rotule M10 - boule diam 16 Cage M8 pour boule diametre 16 mm + Rotule M10 - En Acier - longueur 35 mm 15 € 12 € 3/4 jours

Cages à rotule M8 pour verins tige de diametre 10 ou 14 mm

Les cages à rotule (femelle) se vissent sur des extémités filetées (verins filetés M8 ou autre)
Il est nécessaire de commander en complément une rotule (male) ou un support à visser avec rotule
Une cage à rotule est livrée avec une aiguille de blocage

Ref Désignation Zoom Qté Unité HT Par 2 mini Dispo 72421-8 Cage à rotule M8 Cage pour boule diametre 10 mm - En plastique - M8 5 € 3 € 3/4 jours 92214 Cage à rotule M8 Cage pour boule diametre 10 mm - En Acier - M8 - Longueur 25 mm 9 € 6 € 3/4 jours 92215 Cage à rotule M8 Cage pour boule diametre 10 mm - En Acier - M8 - Longueur 20 mm 9 € 6 € 3/4 jours

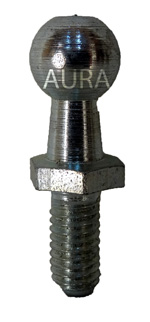

Rotules M8 pour verins tige de diametre 10 ou 14 mm

Les rotules males nécessitent une cage à rotule femelle avec diametre de boule identique

Ref Désignation Zoom Qté Unité HT Par 2 mini Dispo 92995 Rotule M8 Rotule avec boule diam 10 - en acier - M8 5 € 3 € 3/4 jours 92990A Rotule diam. 10 mm Rotule avec boule diamètre 10 mm - En acier - M8 5 € 3 € 3/4 jours

Accessoires pour verins filetés tige de 10 et 14 mm - M8

Les fourches se vissent sur les extémités filetées des verins filetés M8.
L'ensemble fourche + axe permet une rotation du verin, autour d'un anneau (chape)

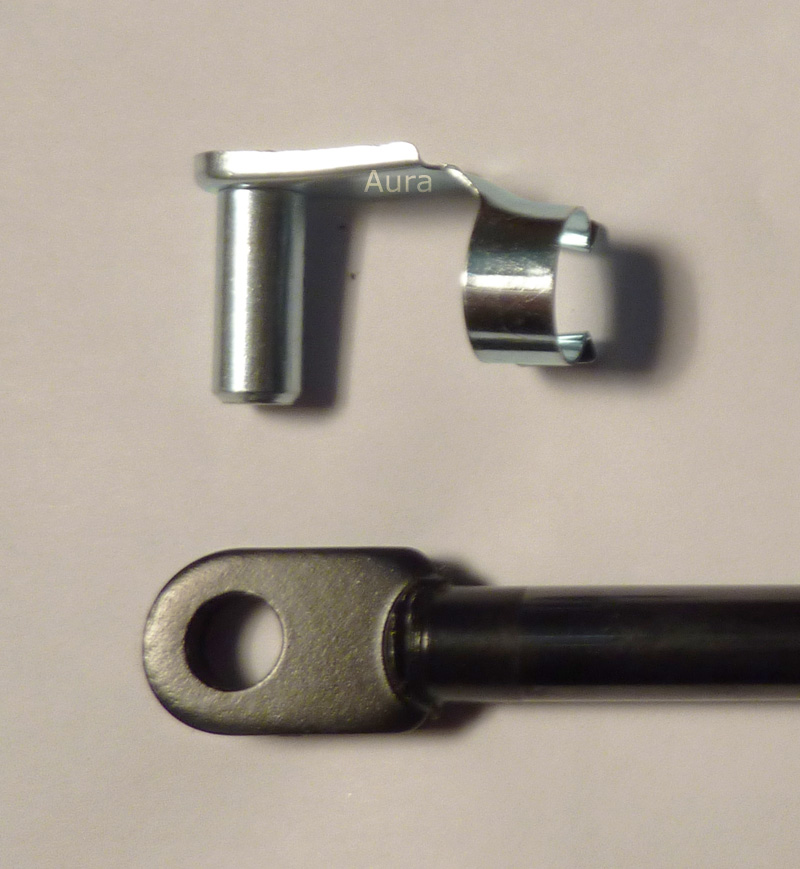

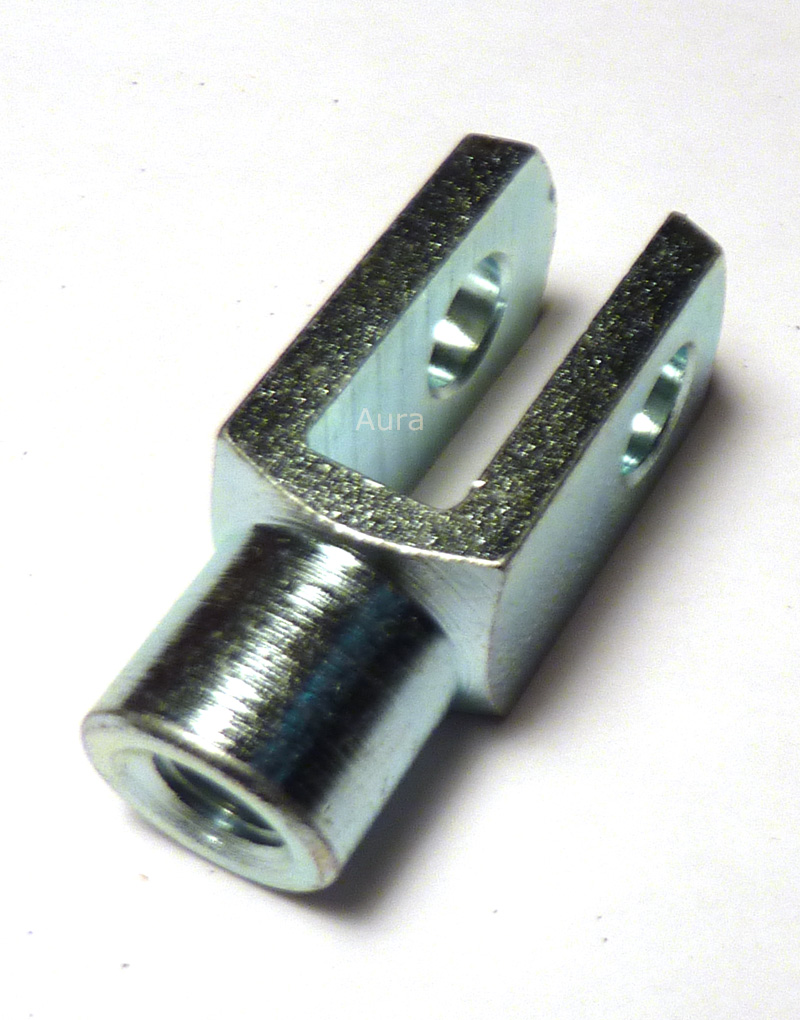

Ref Désignation Zoom Qté Unité HT Par 2 mini Dispo 23508 Fourche ST F8 Fourche Acier 8 x 16 - 6 € 4 € 3/4 jours 29046 Fourche avec son axe de 8 mm M8 - hauteur 55 mm - avec goupille 10 € 8 € 3/4 jours ST ES8 Axe ST ES pour fourche STF8 - diam 8 complète fourche 7 € 5 € 3/4 jours ST F8i Fourche ST F8 INOX Fourche Inox 8 x 16 13 € 10 € 3/4 jours

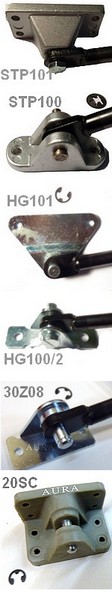

Supports de montage à visser sur partie fixe pour chapes

Ces supports permettent de fixer le verin au mur,à la trappe,….
Pour les supports avec axe, vérifier que le diamètre de l'axe correspond aux chapes à œil..
Vérifiez aussi que l'apaisseur de la chape est adaptée au support

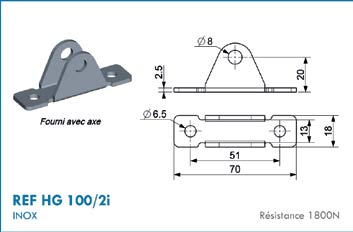

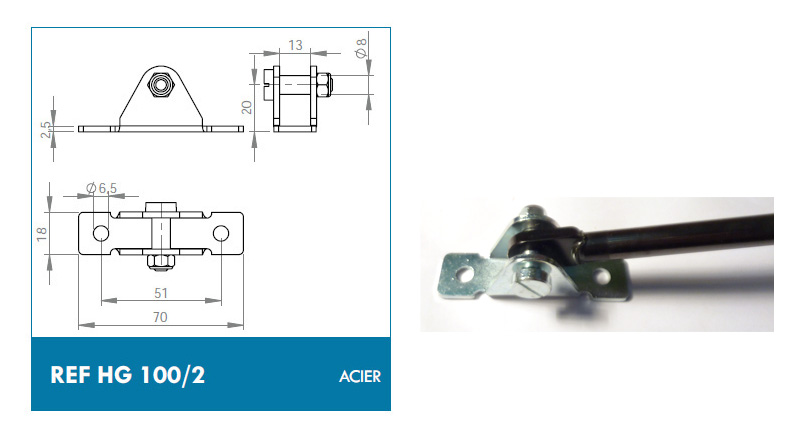

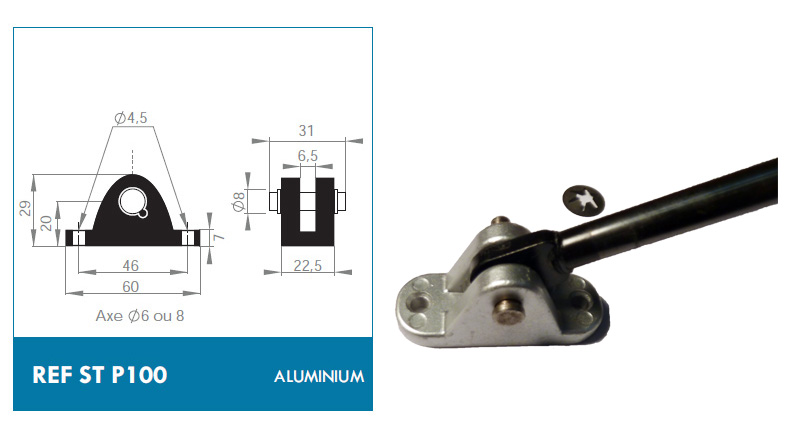

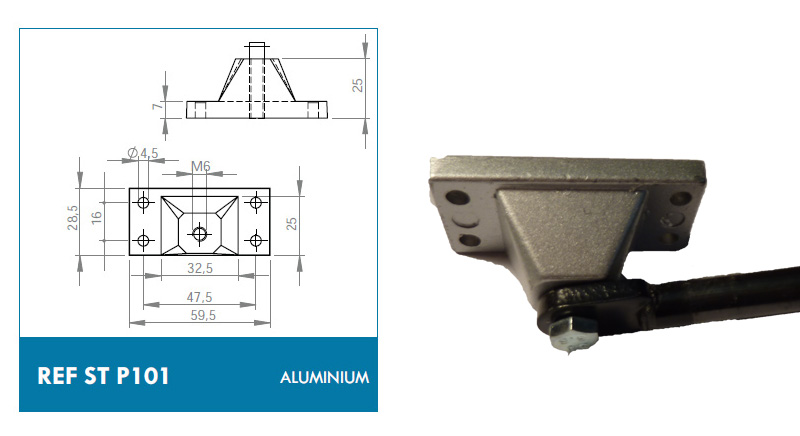

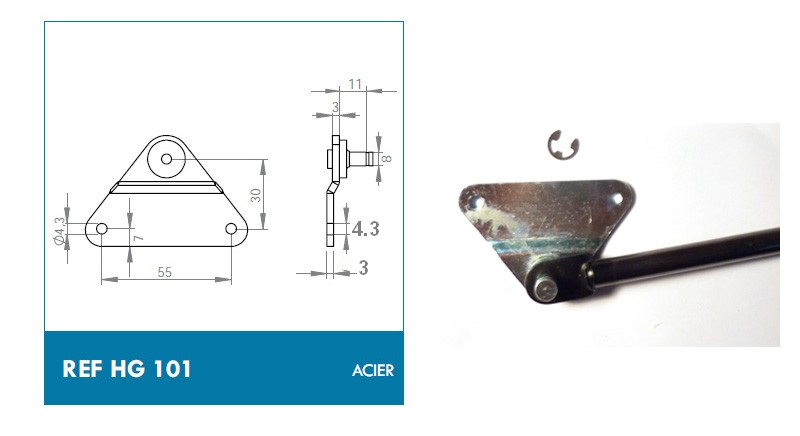

Ref Désignation Zoom Qté Prix HT Prix HT > 5 Dispo ST P101 Support avec axe diam 6 ou 8 Rectangulaire - En aluminium - 4 trous de fixation Avec patin permettant de passer d'un diamètre 6 à 8 mm 17 € 14 € 3/4 jours ST P100 D6 Support avec axe diam 6 pour chape soudée Permet la fixation et l' articulation d'une chape à œil - avec axe diam. 6 - en aluminium 12 € 9 € 3/4 jours ST P100 D8 Support avec axe diam 8 pour chape soudée Permet la fixation et l' articulation d'une chape à œil - avec axe diam. 8 - en aluminium 12 € 9 € 3/4 jours HG 101 Support avec axe 8 mm à angle droit Triangulaire - pour chape à œil diamètre 8 mm 12 € 10 € 3/4 jours HG100/2 Support avec axe diam 8 Permet la fixation et l' articulation d'une chape à œil diam.8 - en acier - 2 trous de fixation 14 € 11 € 3/4 jours HG 100/2 IN Support avec axe diam 8 en INOX Permet la rotation d'une chape à œil diam.8 - en acier INOX 26 € 22 € 3/4 jours BA30Z06 Support avec axe diam 6 Permet la fixation et l' articulation d' une chape à œil diam.6 - en acier - 2 trous de fixation - avec circlips 18 € 12 € variable BA30Z08 Support avec axe diam 8 Permet la fixation et l' articulation d' une chape à œil diam.8 - en acier - 2 trous de fixation - avec circlips 18 € 12 € variable 20SC D6 Support polyester avec axe M6 Permet la fixation et l' articulation d' une chape à œil diam.8 - en plastique - 8 trous de fixation 19 € 14 € variable 20SC D8 Support polyester avec axe M8 Permet la fixation et l' articulation d' une chape à œil diam.8 - en plastique - 8 trous de fixation 19 € 14 € variable 20SC D8 large Support polyester avec axe M8 pour chape épaisse Permet la fixation et l' articulation d' une chape à œil diam.8 épaisseur maxi 12 mm - en plastique - 8 trous de fixation 19 € 14 € variable

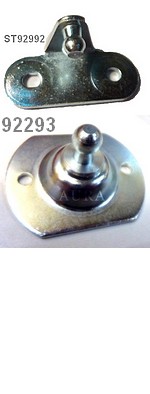

Supports de montage à visser sur partie fixe pour rotules

Ces supports permettent de fixer le verin ….
Le diamètre des rotules males doit correspondre aux cages à rotules femelle

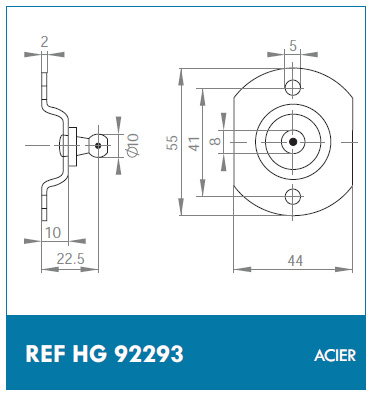

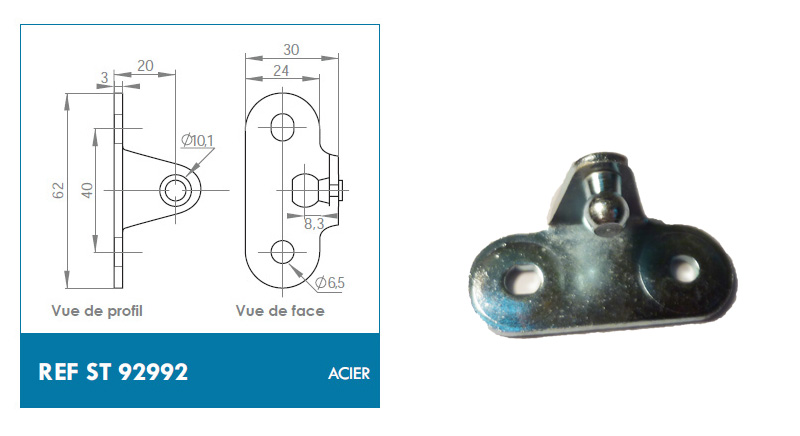

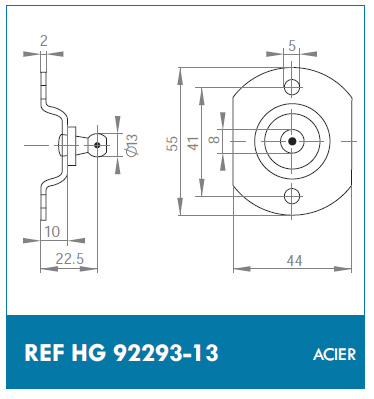

Ref Désignation Zoom Qté Prix HT Prix HT > 5 Dispo ST 92992 Support avec rotule - boule diam 10 (en photo) Ovale - avec 2 trous de fixation 9 € 6 € 3/4 jours 92298 Support avec rotule - boule diam 10 Triangulaire , à visser (2 vis à la base) - Pour cage à rotule diam 10 mm : 92215, 92220 10 € 7 € 3/4 jours HG 92293 Support avec rotule - boule diam 10 circulaire - à visser 15 € 12 € 3/4 jours HG 9993-13 Support avec rotule - boule diam 13 circulaire - à visser 13 € 10 € 3/4 jours
